Система шатунов и звезд является одним из важнейших (после рамы и вилки) элементов велосипеда. Только благодаря ней усилие от ног велосипедиста передается к колесам, приводя велосипед в движение. Если бы в свое время ее не изобрели, ездили бы мы до сих пор на самокатах. Согласитесь, намного эффективнее и приятнее вращать педали, чем то и дело прыгать, отталкиваясь ногой от земли.
Разновидности и типы систем

Система

Система состоит из таких компонентов: два шатуна, паук и звезды. Интегрированные системы включают также ось. Остановимся на каждой составляющей подробнее.

Шатуны

Шатуны системы представляют собой рычаги, которые связывают педаль и звезды. При их изготовлении применяются разные материалы. Это может быть сталь, высокопрочный алюминий или карбон. Также предпринимались попытки использовать титан, но широкого распространения такие шатуны не получили. Зато алюминиевые – самые популярные. Они изготавливаются методом холодной ковки или фрезерованием.

Форма шатуна бывает разная. Это либо некое подобие швеллера, то есть П-образная форма в разрезе, либо в шатуне имеется полость, что дает возможность облегчить конструкцию без потери жесткости.

У шатуна есть такой параметр, как длина. Она измеряется между центрами осей педали и каретки. Значения здесь стандартизированы, величины – от 160 мм до 190 мм. Базовая длина – 170 мм. Подбирать длину шатунов следует в зависимости от роста велосипедиста и его стиля езды. Логично, что невысоким людям будет удобнее использовать короткие шатуны, а высоким – более длинные. На двухподвесах, предназначенных для экстремального катания, предпочтительнее использовать короткие шатуны ради увеличения дорожного просвета. Таким образом, снижается вероятность достать педалью до земли при полном срабатывании подвески.

Паук для шатунаПаук

Является связующим звеном между шатуном и звездами. Бывают съемные, несъемные и цельные с шатуном. В некоторых системах его функции могут быть возложены на первую звезду системы. На рынке встречаются модели систем со встроенным датчиком  измерения мощности. Этот датчик расположен как раз в пауке.

Вариантов конструкции существует несколько. Есть пауки, предназначенные для одной, двух, трех и даже четырех звезд. В настоящее время самыми распространенными являются пауки на три и на две звезды. Тип крепления – от трех до пяти лапок.

Если звезды прикреплены к системе бонками (специальные болты), то их при необходимости можно поменять. Такую возможность предоставляют системы высоких уровней, а более дешевые выполняются неразборными – система меняется только целиком. Отверстия для крепления звезд (на каждой лапке паука по отверстию) расположены в соответствии с параметром BCD. Его придерживаются все производители.

Ведущие звездыЗвезды велосипедные

Для чего предназначены, думаю, объяснять не нужно. Ну ладно, расскажу. Они передают усилие от педалей-шатунов-паука на цепь. Просто, правда? Материалы в их производстве используются разные – сталь, алюминий, композит, титан. Возможны даже вариации: на бюджетных велосипедах часть звезд из алюминия, а часть – из стали.

Самые часто используемые – алюминиевые. По сравнению со стальными они, во-первых, легче, а во-вторых, прочнее на изгиб. Цена, конечно, тоже выше, но превосходство звезд из крылатого металла над стальными огромно. Стальные, кстати, бывают разные. Между звездами из этого материала может быть целая пропасть: компоненты начального уровня намного мягче звезд любительского уровня, а это напрямую влияет на четкость переключения и ресурс.

Кроме материалов звезды различаются формой и количеством зубцов. В некоторых видах велоспорта используются овальные звезды. В основном, в системе такая звезда одна, так как переключаться при использовании такой форме сложнее. Подбирать их нужно в зависимости от манеры педалирования конкретного спортсмена.

Все звезды, кроме односкоростных систем, то есть не подразумевающих переключение передач, имеют на себе сложный рисунок из выемок, проточек и бугорков. Это делается для повышения качества переключения. Данные элементы направляют цепь, помогают ей переходить со звезды на звезду максимально точно. На зубьях также есть насечки, некоторые из них имеют пониженный профиль, что помогает цепи сходить с большей звезды на меньшую.

На внешней звезде есть пин, предотвращающий заклинивание цепи между шатуном и самой звездой при соскоке цепи. Не будь его, при застревании цепи велосипед из наземного транспорта превращался бы в воздушный. Вот только лететь байкер долго не сможет, а посадка вряд ли будет мягкой и приятной.

При установке звезд на паук следует учитывать их ориентацию относительно друг друга. Чтобы не возникало сомнений, производители нанесли специальные метки. Выстроив их в одну линию, вы установите комплект звезд правильно.

С формой наконец-то закончили, перейдем к количеству зубьев. Традиционное сочетание для МТВ – 44-32-22 и 48-36-24. Бывают и другие варианты, но разница между соседними звездами не должна превышать 12, а для шоссейных комплектов – 14. В противном случае велика вероятность нечеткой работы, соскакиваний и закусываний цепи. Кому это понравится? Так что эксперименты здесь неуместны.

При выборе системы нужно учитывать стандарт крепления ее к каретке. Помните, на советских велосипедах были клинья в шатунах, которые все время разбалтывались? Такая конструкция, к сожалению, до сих пор используется на очень дешевых «базарных» велосипедах, в том числе отечественных. Это один из стандартов крепления, но он безнадежно устарел, поэтому рассматривать его не будем – нервы дороже. Остановимся лучше на более современных стандартах кареток и систем, применяемых ныне на велосипедах.

Квадрат

Система крепления "квадрат"Квадрат является обезьяной, если проводить аналогию с Дарвиновской теорией эволюции, среди стандартов крепления картриджных кареток. Старый, но еще не изживший себя. Преимуществами такого крепления являются дешевизна, приемлемый уровень надежности и простота в эксплуатации. Часто собирать / разбирать узел не рекомендуется, так как крепление быстро приводит в негодность посадочное место шатуна. В целом же, оно обеспечивает достаточно прочное соединение. При появлении люфта нужно как можно скорее подтянуть фиксирующий болт, иначе придется менять шатун.

Octalink

OctalinkСтандарт разработан компанией Shimano и предлагается в двух исполнениях –  MTB и Road, которые различаются длиной шлицев. Жесткость выше, а вес меньше, если сравнивать с квадратом. Что любопытно, шлицы на оси каретки предназначены только для правильной установки шатунов, а при вращении они не несут никакой нагрузки – шатуны посажены на конус. Интересно, что шатуны под этот стандарт выпускают многие производители компонентов (кроме Shimano это широко известные FSA, Ritchey и др.), а вот каретки – только Shimano.

ISIS

ISISДанный стандарт крепления создан компанией Race Face, как ответный ход на  Octalink. Он немного тяжелее шимановской разработки, зато шлицы полноценно работают, обеспечивая высочайшую надежность соединения. Примечательно, что ISIS имеет открытый промышленный стандарт, то есть любой производитель может свободно выпускать такие каретки, не отчисляя процент держателю патента.

Оба шлицевых стандарта (Octalink и ISIS) не совместимы между собой. Более того, у каждого из них по-разному сконструирован болт крепления шатуна к оси каретки.

Интегрированные системыИнтегрированные системы

Этот тип систем отличается от вышеописанных тем, что в своем составе они содержат еще и вал каретки, который впрессовывается в один из шатунов, преимущественно в правый. Вал выполнен в виде трубки, то есть полый, и имеет больший диаметр по сравнению с традиционными валами каретки. Чашки каретки в таких системах раздельные, с внешними промподшипниками. Между чашками устанавливается пластиковая проставка. Алгоритм сборки таков: чашки вкручиваются в раму вместе с проставкой, после сквозь них продевается вал и фиксируется болтом (болтами) другого шатуна.

Такая конструкция выгоднее тем, что за счет большей разнесенности подшипников такая конструкция жестче, да и сами подшипники работают лучше. Однако, износ их выше, чем подшипников в каретках под квадрат.

Существует несколько разновидностей интегрированных систем. Кроме стандартной (для МТВ) предлагается вариант для шоссейных велосипедов, у которых длина кареточного стакана 70 мм, и экстремальных байков, в связи с повышенными нагрузками требующих более прочную конструкцию – длина кареточного стакана на таких велосипедах составляет 83 мм.

Отдельно хотелось бы выделить стандарт BB30, разработанный инженерами Cannondale. Система шатунов здесь остается практически неизменной, отличия же в том, что подшипники не вкручиваются в раму, а запрессовываются в нее. Понятное дело, рама должна быть для этого предназначена. Диаметр оси каретки имеет еще больший диаметр (30 мм), а материал – алюминий, а не сталь. Еще легче и жестче.

Самое приятное при покупке интегрированной системы – отсутствие проблем совместимости. Размеры чашек одинаковые вне зависимости от длины стакана каретки или модели системы. Chainline будет в любом случае правильный (подробнее здесь).

Экстрим

В зависимости от условий катания на паук, кроме звезд, может крепиться и другое оборудование. Для жестких дисциплин вместо внешней звезды характерна установка рокринга – пластикового или металлического «блина», принимающего на себя все удары судьбы. В определенных дисциплинах – даунхилл или дерт-джампинг – система имеет только одну звезду и дополнена успокоителем, задачей которого является удерживать цепь на звезде при любых условиях.

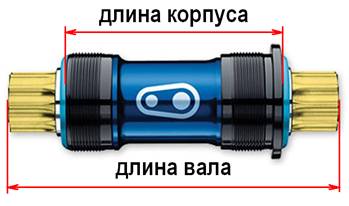

Ширина кареткиШирина каретки

Ширина каретки горных велосипедов бывает разная. Об этом нужно помнить при покупке. У большинства моделей велосипедов этот показатель равен 73 или 68 мм. В комплектацию многих систем входят проставочные кольца, благодаря которым можно подрегулировать систему под разную ширину кареточного стакана.

Удачного вам выбора!

Максим Колесниктолько для dnipro.bike
